XDV-300A型热变形维卡软化点温度测定仪用户手册（2）
来源：
承德金和仪器制造有限公司
日期：
2019-02-23 08:45:22
点击：
294
属于：
产品说明
六、 仪器安装
清点附件：
打开包装箱，依次取出各部件，按装箱单清点附件是否一致。
仪器要放在干燥通风、无振动的水平工作台上，并安放平稳，有条件可在主机上方安装通风设备。
加入导热油：

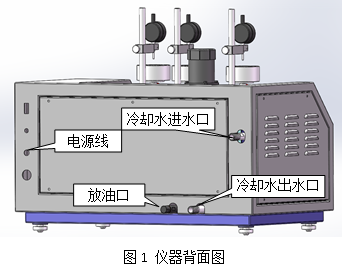

仪器背面的接口如图 1所示，

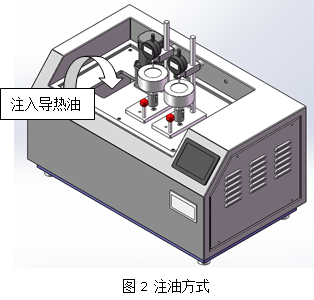

仪器安放好后，首先拧紧放油口的堵阀，然后将甲基硅油或变压器油沿试样架槽口加入油池，直至油面距池内顶部约40mm左右为止，如图二所示。
注意：注油时要使用漏斗辅助进行，以免导热油洒落在台面上。一旦台面上洒落导热油，要立即使用面纱擦拭干净。
安装试样架：
试样架的结构如图3所示，由量表、量表支架、砝码、砝码托盘、面板、导柱、压头、试样、试样支座构成。
安装量表时，要让量表导套下边缘与量表支架的下边缘齐平，并适当紧固紧定螺钉，以刚好能够固定住量表为宜，不可以用太大的力紧固螺钉，以免量表导套变形，一旦量表导套变形，量表即报废。
安装量表后，松开量表支架后面的手拧螺钉，将量表支架调到立柱的最上端，紧固手拧螺丝，使量表在最高点，便于后面的操作。
根据试验类型选择合适的压头，
热变形
试验为圆角（R3）压头，
维卡
软化点试验为针形压头。将压头安装在导柱的最下端，并紧定固定螺钉。
安装试样时，如果做
维卡
温度试验，试样一般为边长10mm的正方形或直径10mm的圆形，将其直接放在刺针下面，刺针压在大致圆心的位置。如果是
热变形
试验，则使用长条形试样，按照标准推荐的尺寸，为80mm×10mm×4mm大小，支座之间跨距为64mm；如果使用侧立试验，跨距为100mm，本仪器试样架支座有两组，内部一组的跨距为64mm，适合使用80mm×10mm×4mm的标准样条，外部一组支座的跨距为100mm，适合使用长度为120mm的侧立试样。将试样放置在支座上，让压头自然平方到试样上即可。
将试样架放于主机台面的试验槽内，放置时试样架正确放入槽内有卡位的感觉，试样架不会晃动和移动，并且试样架面板和台面之间完全契合，没有缝隙。
根据标准要求的重量选择砝码，并安装在砝码托盘上。本机的负载杆+托盘+量表弹簧力合计为 克，应计算到砝码重量范围之内。
打开量表开关，量表将显示0值，一只手托住量表支架，另一只手松开支架背面的手拧螺丝，将量表缓缓下调，使量表测杆压到砝码上，量表测杆压缩到整个行程的大约一半左右即可。紧固量表支架的手拧螺钉。该手拧螺钉尽可能紧固，如果试验过程中松动，将造成试验数据极大误差甚至试验失败。
将电源插头插入标准AC220V电源插座中，注意插座要有良好接地，并且能够提供15A以上的电源功率。
打开设备电源开关（在机器背面），这时液晶屏显示工作画面，搅拌电机开始转动，设备安装完成。
注意：由于本机器采用高速搅拌电机和定向搅拌叶片，使得导热油定向流动，这样可以达到良好的均匀温场效果，但是在油温较低时，会发出气泡释放的声音，属于正常现象。
