WZY-4030智能数控万能制样机

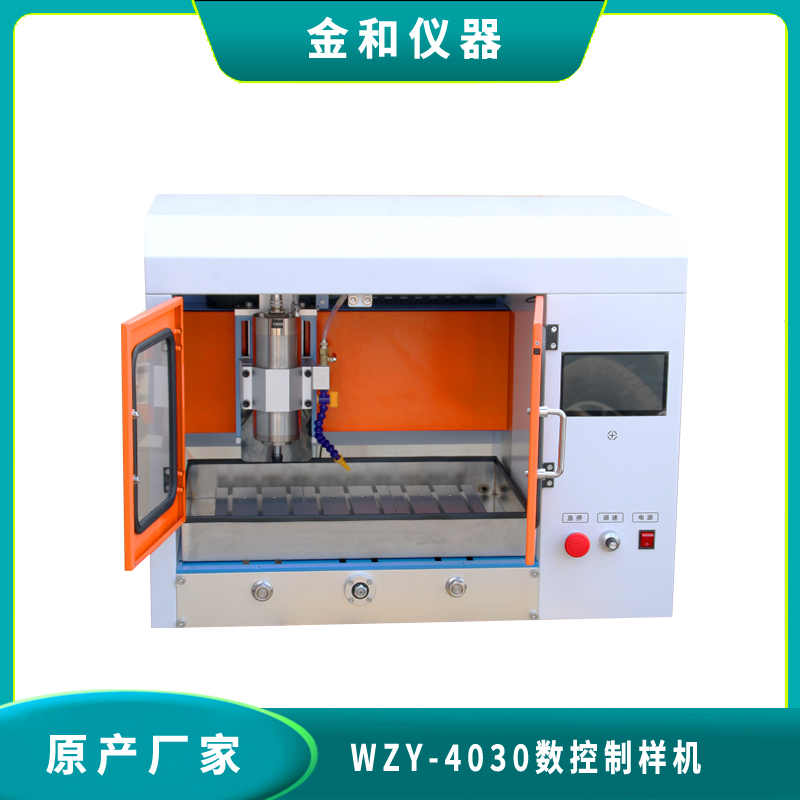

WZY-4030数控万能制样机

无需编程，轻松制样，老式万能制样机的终结者

    WZY-4030数控万能制样机采用数控技术，通过程序控制器控制三轴联动系统，驱动XYZ轴电机并辅以高速主轴电机构成一台高精度加工系统，实现非金属板材的样条切割、哑铃型试样铣削、冲击缺口铣削功能，并可以将任意形状的非金属材料进行铣削，加工成板材及各种试样。

    本机具有传统万能制样机不可比拟的特性，首先它制作的试样形状不受机器限制，只要提供程序，可以制作各种形状的试样，条形、哑铃型、圆形、各种不规则图形等，而不像传统万能制样机那样只能制作条形、哑铃型试样，而且只能制作和靠模板对应的哑铃型试样。其次它的精度非常高，不论是切样条还是铣哑铃，其加工误差只有0.05mm。再者基本不受试样形状限制，只要能装夹到平台上，就可以进行加工，比如可以从一块大板上直接切下哑铃型试样、从板材的任意位置切下样条、把不符合尺寸要求的样条进行铣削、把异型材料加工成平板等。

    本机使用时，如果切割简单的长方形非标准样条，可以使用手动切割方式；如果切割哑铃型样条或其他标准样条，本公司提供常用标准样条加工程序，从控制器直接打开即可加工；对于用户加工特殊形状试样需要，本公司可以提供编程服务。

本机配置主轴电机冷却水泵，电机工作时自动开启。配置试样水冷装置，由自带水泵供水，可通过软件选择加工过程是否打开冷却水。带有吸尘器接口，加工开始后可自动启动吸尘器。

    本机可以拓展除加工试样外更多的加工功能。

主要技术参数：

  1   加工长度：300mm（带防尘罩）400mm（不带防尘罩）

  2   加工宽度：300mm

  3   加工厚度：20mm

  4   主轴电机转速：24000r/min

  5   缺口加工

    5.1 缺口钳口宽度0~280mm可调。

    5.2 4mm厚样条一次加工数量不少于60条。

  6   控制方式：手动控制、程序控制
  7   软件功能

    7.1 涵盖所有常见材料的哑铃型制样程序，通过选择相应程序即可完成相应试样制作。

    7.2 矩形样条样块制作功能，适合制作冲击样条、热变形样条、维卡样块及其他规格矩形试样。

    7.3 缺口制样功能，可以将多条试样叠放到平台上同时加工完成。通过更换刀具实现不同规格缺口的加工。

    7.4 板材切割功能，把较大的板材进行切割。

    7.5 铣平面、铣立面功能，用于将异型材料、整个机件上取下的部分材料加工成平板，进而加工成需要的试样。

    7.6 主轴电机冷却水、铣刀冷却水、吸尘器自动控制

    7.7 通过控制器可选择如下功能：铣哑铃、铣缺口、铣样条（样块）、切割、铣平面、铣立面，铣哑铃的图形数据由厂家提供，机器已经内置常用的哑铃型试样标准数据，用户如有特殊标准或加工特殊形状试样，随时与我公司联系，提供图形尺寸，本公司即可提供加工数据，保存到内存卡上即可以加工。其他功能只需要设定长、宽、高的尺寸即可加工。
