	XGY-16系列管材静液压爆破试验机管材内压水压承受压力试验专用仪器商品编号：1 点击次数：1141 发布时间：2015-03-04 12:48:56 我要订购

设备描述

XGY-16W系列管材静液压爆破试验机

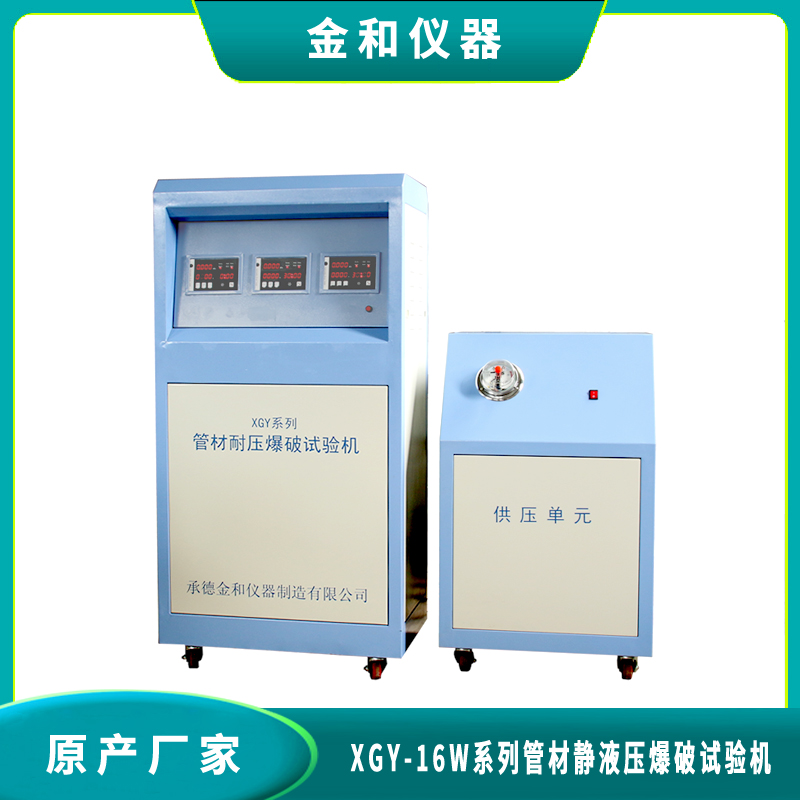

三路管材静液压试验机主机

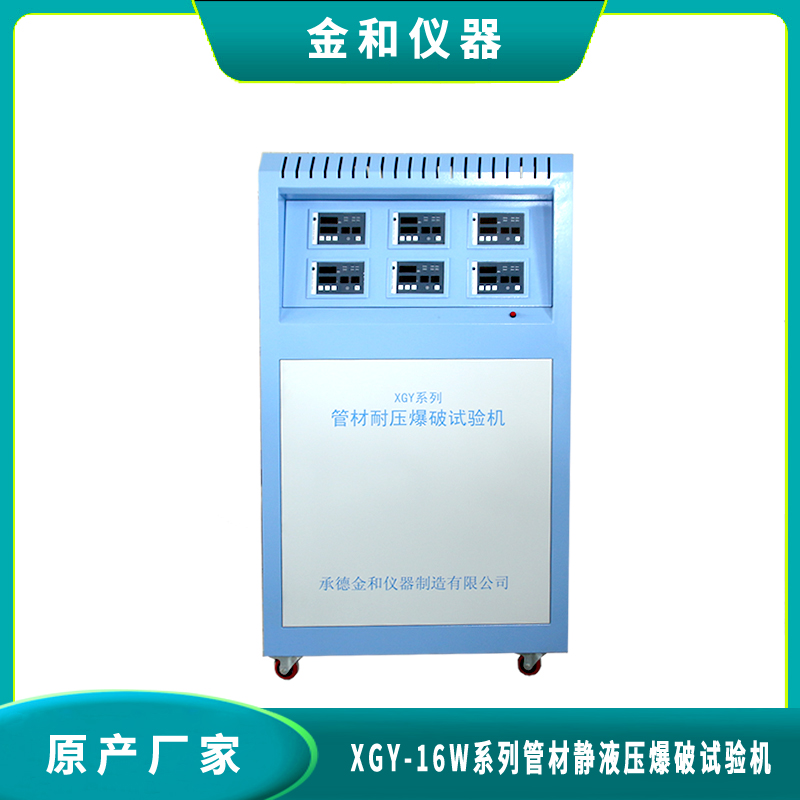

六路管材静液压试验机主机

其他工位数量可按要求定制，欢迎咨询

XGY-16W系列管材静液压试验机按照GB/T6111、GB/T15560标准进行设计，适用于对各种流体输送用塑料管材（如：PP-R、PP-B、PP-A、PPZ-X、PE、PVC及塑料复合管等）进行静液压和管材爆破试验。产品采用PC机控制，可以无限制长时间进行试验并存储试验过程数据，采用图形化界面，易学易用，可容纳大量关于试验的信息，便于存储和输出试验报告，对试验过程进行分析，仪器设计结构简单、精度高、稳定性好、操作方便，是研究所、高等院校、质量检测部门及管材生产厂家理想的检测仪器。

一、控制方式：
本机采用微型电子计算机控制，采用实时控制系统和友好的人机界面软件，通过计算机设置控制参数、发布试验相关指令。任意设定每一支路的压力、时间等技术参数。当PC机工作时，PC机为主控机，主控制器的参数设定服从于PC机。当PC机停止工作时，主控制器仍然可继续工作。试验时主控制器不停止工作，在做试验过程中，可随时关闭PC机，主控制器正常工作。当主机与PC机连通时，主控制器自动将数据传送给PC机，对试验不产生任何影响。

二、主要结构：
本试验机由压力控制系统、恒温介质箱和夹具三部分组成。
1、压力控制系统：主要由压力站和控制主机两部分组成。压力站用来对主压力系统按试验条件提供总压力，采用优质大流量高压柱塞泵，配备有缺水保护、过热保护、欠压启动、超压自停等功能。控制主机由蓄能器、电磁阀、单向阀、过滤器、手动针阀、连接管路等部件组成。各部件均采用耐用的高可靠性元器件，管路为铜管，不锈钢卡套连接，其他管件均为不锈钢管件。电气控制部分由PC机做上位机，每路有单独的核心控制系统。主机中，无论压力管路还是电气控制，每一路之间都是彼此独立的，除了供电电路之外，其他部分相互不影响，这样确保试验过程中，任意一路试验完成或失败，均不会影响其他工位的试验。
2、恒温介质箱：主要由箱体、循环泵、加热器（冷凝器）和温度控制系统组成。其工作时根据用户设定温度，对介质箱中的水进行加热（制冷），逐步达到用户要求的温度。恒温介质箱分单热式和制冷制热式两种。
3、夹具：夹具有不锈钢和碳钢两种可供选择。

XGY-16MPa系列静液压和管材爆破试验软件采用全中文界面，在试验过程中可实时监控试验过程的时间-压力曲线，具有打印输出、存储试验数据及曲线和报告等功能。
三、技术参数
1、各路独立控压，压力范围：0.1Mpa-16MPa（任意设定）
  2、压力显示精度：0.001MPa
  3、控制精度：上限+2%、下限-1%
  4、温度控制范围：1）5℃～95℃（制冷制热式介质箱）
                  2）常温～95℃（单热式介质箱）
  5、温度控制精度：±1℃
  6、时间显示范围：0～10000h
  7、时间显示精度：1秒
  8、试样规格：Ф16～Ф630mm
  9、压力控制系统电源：AC380V、2KW
  10、温度控制系统电源：AC380V，功率根据水箱大小确定。
  11、可长时间保存试验数据，输出测试曲线，可配打印机打印曲线及试验报告。
  12、可订制1路~32路静液压试验输出及爆破试验输出。
