WDW-20微机控制电子万能试验机点击次数：791
发布时间：2015-03-04 11:46:31 |
|---|

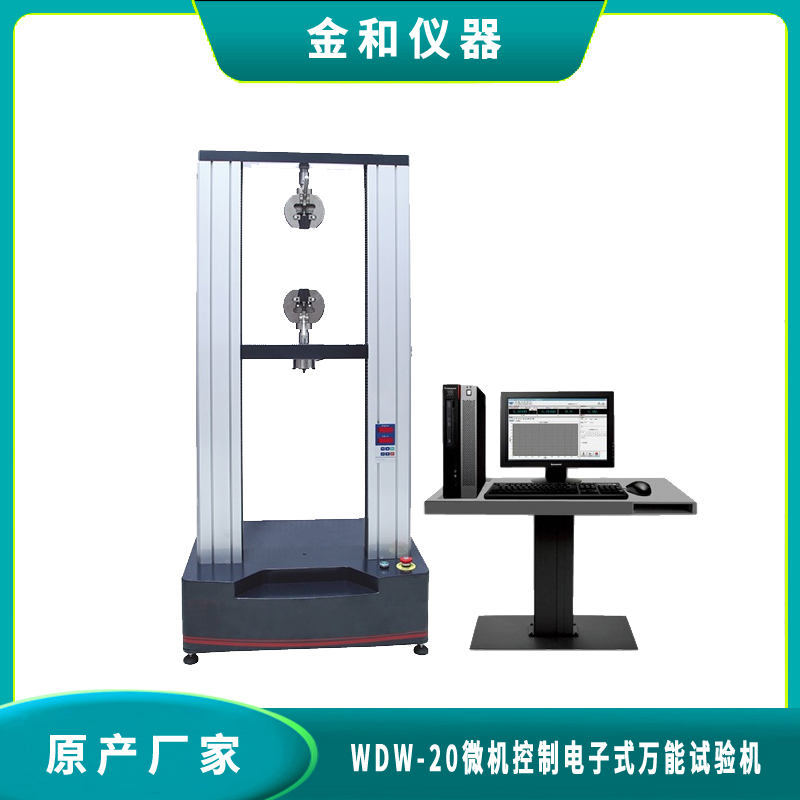

WDW-20微机控制电子万能试验机(门式)
一、 功能与用途
WDW-20微机控制电子式万能试验机适用于橡胶、塑料、纺织物、防水材料、电线电缆、网绳、硬质合金、金属丝、金属棒、金属板等材料的拉伸试验，增加附具可做压缩、弯曲试验。
二、 主机结构
由上横梁、中横梁、下横梁及底面板通过两对滚珠丝杠和立柱构成框架结构。由全数字交流伺服电机驱动减速机及同步齿型带，带动两对高精度无间隙的精密滚珠丝杠转动，驱动横梁上下移动。
三、 主机机架
采用高精度、无间隙精密滚珠丝杠，提高了传动效率和位移精度。采用高强度光杠固定上横梁及工作台面，构成高刚性的框架结构。
四、 位移测量装置
采用高精度光电编码器，相对精度高达±0.5%。

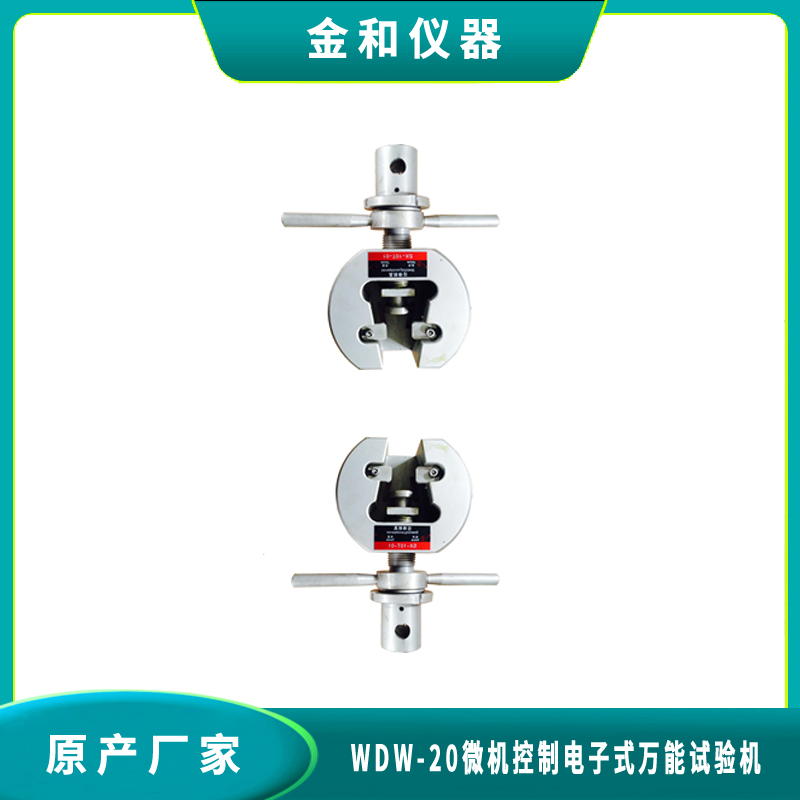

五、 试验附具
满足您对各种材料的测试要求。
六、 试验力测量
采用高精度、高稳定性的轮辐式拉压应变传感器，配以高精度的测量放大系统，保证了试验力的高精度。
根据用户需求可使用多个传感器，实现试验力宽范围的测量。
七、 限位开关
该机具有限位保护，达到限位后自动停机。

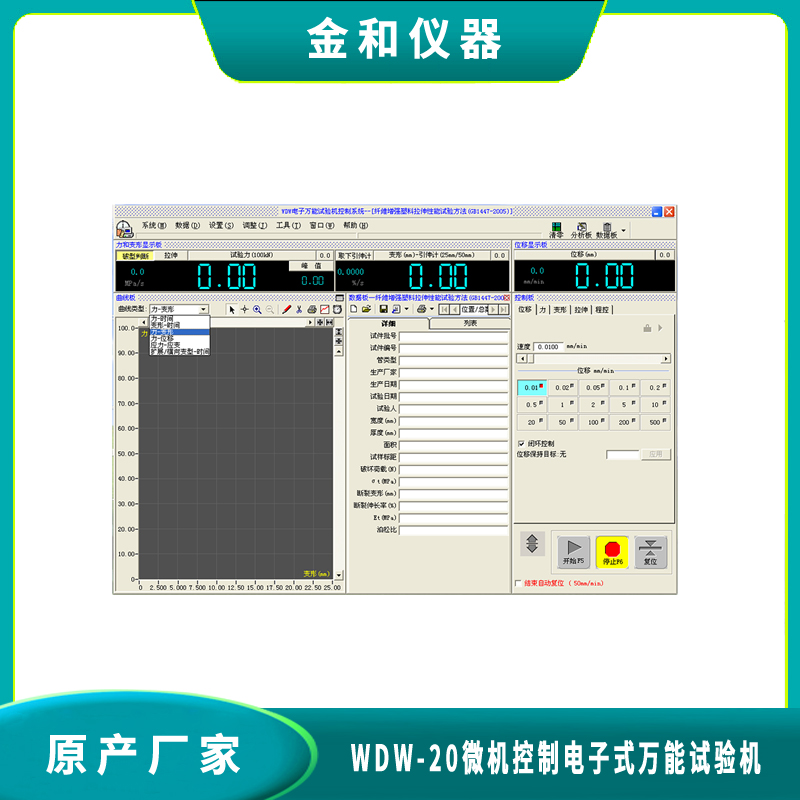

八、 软件系统
采用品牌计算机，控制系统软件操作系统平台，具有运行速度快、界面友好、操作简单等特点。可满足不同材料的试验测量需要，配备上百种测试标准，可满足国际标准、国家标准或行业标准要求。
九、 功能特点
■ 自动标定：系统可自动实现示值标准度的标定
■ 在整个试验过程中，实时显示试验力、峰值、位移、速度、状态等
■ 破断判断：试样断裂后，移动横梁自动停止移动
■ 限位保护：具有机械和控制两级限位保护功能
十、 主要技术参数
|
主要技术参数 |
WDW-10 |
WDW-20 |
WDW-50 |
WDW-100 |
WDW-200 |
WDW-300 |
|
结构形式 |
门式 |
|||||
|
大试验力（KN） |
10 |
20 |
50 |
100 |
200 |
300 |
|
操作方式 |
微机控制 |
|||||
|
力值测量范围 |
试验力的2%-100% |
|||||
|
试验力准确度 |
优于示值的±1% |
|||||
|
变形显示误差 |
±1%(或者±0.5%) |
|||||
|
试验力分辨力 |
0.01N |
|||||
|
横梁位移精度 |
±1%（±0.5%） |
|||||
|
变形准确度 |
优于±1%（±0.5%） |
|||||
|
调速范围 |
0.01- 500/200mm/min |
|||||
|
试验行程 |
﹥700 mm（可根据客户需求定制） |
|||||
|
试验宽度 |
400mm |
|||||
|
试验空间调整机构 |
伺服电机，同步带传动 |
|||||
|
外观 |
符合国家GB/T2611标准 |
|||||
|
保护功能 |
过载保护,限位保护。 |
|||||
|
供电电源 |
220V |
220V |
220V |
220V |
380V |
380V |
|
重量(约kg) |
400 |
500 |
600 |
600 |
1300 |
2000 |
|
工作环境 |
室温-35°C，湿度20%～80% |
|||||
|
夹具形式 |
根据客户要求，配置合适夹具。特殊夹具可根据客户订做。 |
|||||
