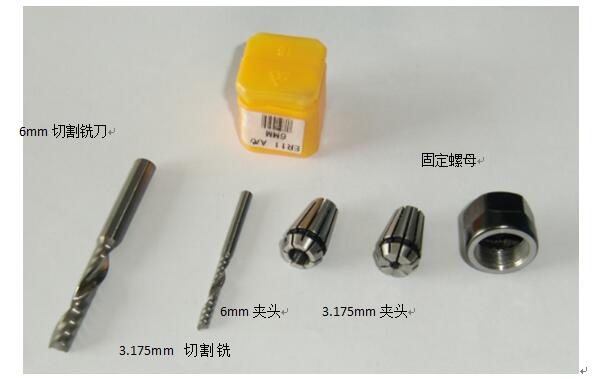

夹头分φ6mm和φ3.175mm两种，对应使用两种刀具，如下图所示

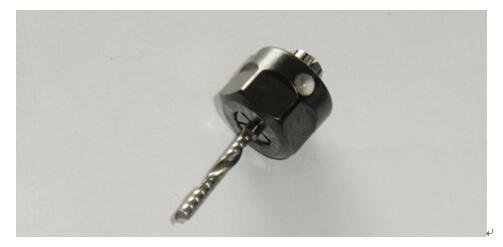

将固定螺母、夹头和刀具组合到一起，如下图所示
将组合件安装到主轴电机上，用随机附带的扳手拧紧，安装一定要紧固，以免高速加工时部件脱落发生危险。安装好的部件如下图所示

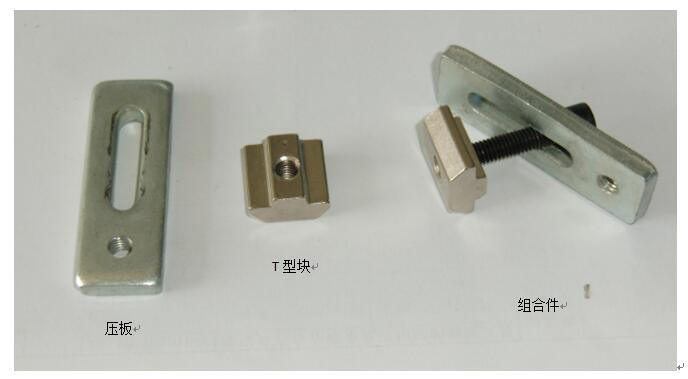

装卡试样所用的工装如下图所示：
安装时，将T型块插入工作台的T型槽中，用螺丝连接压板和T型块，如下图所示

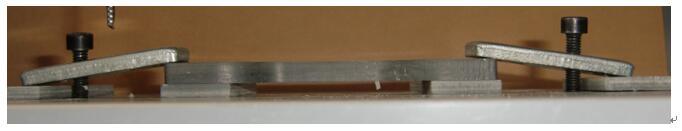

必要时可在两侧加垫块，将压板垫平。
对于硬质板材，可在板材两侧加条形垫块，中间悬空，这样试样加工完成后自然脱落到工作台上，避免卡刀现象，也避免铣刀损伤工作台。
对于软质材料，可以在材料下方垫相同大小的硬质塑料板做为垫层。
对于管材，可以用两块压板压住管材两端的底部管壁，直接进行试样加工。
