一、用途与特点

1、用途：

XCJD-5型数显简支梁冲击试验机主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定。符合《GBT 1043.1-2008 塑料  简支梁冲击性能的测定  第1部分：非仪器化冲击试验》、《BS EN ISO179-1:2001 Plastics – Determination of Charpy impact properties – Part 1:Non-instrumented impact test》、《GBT 21189-2007 塑料简支梁、悬臂梁和拉伸冲击试验用摆锤冲击试验机的检验》、《JB/T 8762-1998 塑料简支梁冲击试验机》等标准，是化工行业、科研单位、大专院校、质量检测等部门理想的检测设备。

2、特点：

采用液晶屏显示，提示清晰，操作方便。
自动测试摩擦和风阻带来的能量损失并记忆，并依据该测试值自动修正正式测试结果，无需手工计算进行修正。
通过设置试样的宽度、厚度和试验跨距，冲击后直接显示当次试验的试样吸收能量及试样冲击强度，无需任何手工计算。
一组多个试样冲击完成后可以自动求出并显示平均试验结果。
如果一组中的某个试样冲击失败，可以立即取消该试样的测试结果，而不会影响其他试样的结果保存及平均值的计算。
每组试样冲击完成后可以保存试验结果。
随时可以调阅查询试验记录，并可以删除不需要的试验结果。
本型号不配置打印机，如果需要打印机请选择XCJF-5型号。

二、主要结构及性能

1、整体结构

2、键盘功能

〔试验〕按钮：正式冲击试样试验使用。按下该键释放摆锤，并自动计算冲击时摆锤的能量损失及试样吸收的能量。按下该键前应扬起摆锤并安放好试样。按下该键后摆锤释放，控制系统会检测摆锤冲击的最高点，并根据最高点的角度计算冲击能量，如果摆锤释放不正常，仪器无法检测到最高点，会在释放后几秒钟内长鸣一声，表示冲击失败。如果正常释放，计算结果会保存到控制系统的内存中，可以连续冲击多个试样，该系统能够记忆20个试样的冲击结果。如果某个试样冲击结果异常，可以在冲击完成后按下【选锤/取消】键取消该试样的测试数据，之前的试样数据仍然保留。一组试样冲击完成后，按下【保存】键，该组试样的结果整体保存到仪器的FLASH存储器中，共以后调阅，配置打印机的机型可以打印该组试样的试验结果。本系统最多可以保存10组试样的测试结果，如果超出10组，将删除最早的记录。
〔空击〕按钮：摆锤在冲击过程中，由于轴承的摩擦阻力及空气阻力的存在，会有一定的能量损失，该损失要在计算试验结果时扣除掉。本机在重新安装仪器、更换摆锤或使用时间较长时，要进行空冲击操作，以便检测空摆能量损失。在扬起摆锤，不安放试样的情况下，按下该键，仪器会释放摆锤进行空冲击，并记忆该能量损失，空冲击操作可以进行3~5次，仪器会自动求取平均值。空冲击操作完成后，按下【保存】键，可以将该能量锤体的空击能量损失记忆，下次选择该锤体后会自动读取本能量损失。
〔保存〕按钮：按下该键后，如果进行过空击操作，则保存空击能量损失，下次开机选锤时会自动读取。如果冲击了试样，会自动保存冲击结果，冲击结果的记录号（编号）是自动以两位10进制数的方式顺序编号，达到99后试验编号自动变为0。按下【保存】键后，空击次数和试验次数将清零，并清除当前空击和试验的结果。
〔选锤/取消〕按钮：在试验次数为0时，该键为选锤功能，按下依次选择锤体能量，以便和实际的锤体对应。如果选择的能量和实际的锤体不一致，计算结果将不会正确。当试验次数大于0时，为取消最近一次试验结果的功能，一般在冲击试样时如果发生异常情况，试验结果数值不准确，可以按下该键取消本次结果。该键按下一次取消一次最近的结果，试验次数相应减一，直到试验次数为0为止。
〔归零〕按钮：将当前摆锤角度置零。当摆锤处于铅锤状态时，显示的角度应该为0，如果不为0，按下该键角度归零。
〔查询/打印〕按钮：按下该键后屏幕显示最近一次的试验记录，按【上移】、【下移】键可以切换试验记录。对于有打印机的机型，再次按下该键可以打印试验结果。按下【设定/返回】键返回到试验状态（正常工作状态）。
〔设定/返回〕按下此键进入设定状态，再次按下该键返回到正常工作状态。需要设定的参数有：
1、              选择缺口类型“无、A、B、C”。
2、              设置试样宽度、厚度和跨距。
3、              对于设置层压面冲击方向“水平或垂直或无”
4、              设置试样冲击方向“侧向或贯层”
各参数的含义请参见《ASTM  D 256》、《BS EN ISO 179》、《GB/T 1043》、《GB/T 1843》等标准。
〔下移〕查看试验记录时按此键向前翻阅记录。设定数值数据时单按此键数值的个位数减小，连按此键数值的十位数减小。设定选项类参数时按此键切换参数。
〔上移〕查看试验记录时按此键向后翻阅记录。设定数值数据时单按此键数值的个位数增加，连按此键数值的十位数增加。设定选项类参数时按此键切换参数。

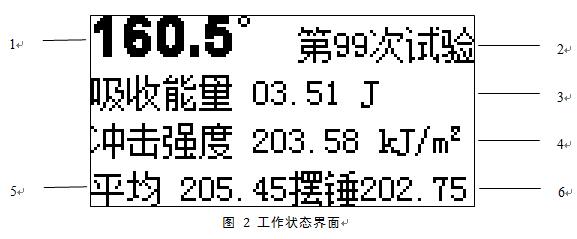

3、工作状态界面

如图 2所示（图中数据仅为样值，不可参考）
1、摆锤当前角度。
2、试验次数或空击次数。
3、试样吸收能量。
4、试样冲击强度。
5、一组试样平均冲击强度。
6、摆锤能量。

4、性能指标

摆锤能量  2J、4J、5J
冲击速度  2.9m/s
摆锤扬角  150°
打击中心距  230mm
摆锤力矩  2J摆锤 PL=1.0718 N·m
          4J摆锤 PL=2.1436 N·m
          5J摆锤 PL=2.6795 N·m
刀刃圆角半径  R=2±0.5mm
钳口圆角半径  R=1±0.1mm
冲击刀刃夹角  30±1°
钳口支撑间距(mm)  40、60、62、70
能量显示分辨率  0.01J
冲击强度分辨率  0.01J/m²
角度分辨率 0.1°
最大记录保存数量  20条
每条记录最多保存单试样数据  20个
冲击能量误差  <量程的0.5%
供电电源  交流220V 3A

5、试样类型

试样类型	长度（l）	宽度(b)	厚度(d)	支承间距(L)
1	80±2	10±0.5	4±0.2	60
2	50(55)±1	6±0.2	4±0.2	40
3	120±2	15±0.5	10±0.5	70
5	80±2	10±0.2	(2.5)	62

6、参照标准

本仪器符合《IS0 179》、《GB/T 1043》、《JB/T 8762》、《GB/T 2611》标准要求。
